激光打標機組合/分離組合功能詳解

多重復制功能

多重復制菜單用于將當前選中的標記按照所選參數進行復制

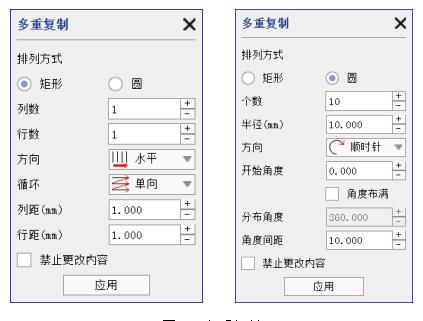

多重復制截圖

多重復制與復制功能類似，不同的地方在于，多重復制是按照設置的參數進行多次的復制。參數說明如下：

矩形排列

列數：表示所選標記在編輯區域水平方向上顯示的個數。

行數：表示所選標記在編輯區域豎直方向上顯示的個數。

方向：表示所選標記在同時增加了行數和列數時，進行復制的時候以什么方向生成新的標記，這將影響到標記刻印的順序。方向共有水平和豎直兩種。

水平方向表示以從左到右和從上到下的順序生成標記。以行數和列數均為3，復制序列號“01”為例

豎直方向表示從上到下和從左到右的順序生成標記

循環：表示所選標記在增加行數和列數時，進行復制的方向的規則，分為單向和雙向兩種。單向已經在圖3-5，3-6進行了說明，雙向表示來回方向進行復制（如從左到右，再從右到左來回切換，或從上到下，再從下到上來回切換方向）。

列距：通過設置列距，可以改變新生成的標記水平方向上與原標記的距離，以標記的最左側為基準。

行距：通過設置行距，可以改變新生成的標記豎直方向上與原標記的距離，以標記的最頂端為基準

圓形排列

個數：表示復制后的總個數。

半徑：圓形半徑。

方向：分順時針和逆時針。

開始角度：當前標記所在圓形的開始角度。

角度布滿：根據分布角度和個數，自動計算出角度間距并平均分布（如個數為8，分布角度為360，得出角度間距為45度）。

分布角度：從第一個到最后一個的總角度范圍。

角度間距：相鄰標記之間的角度，勾選角度布滿后，此值不可設。

以復制序列號“01”為例

禁止更改內容：復制出的標記是否更新內容。如勾選，則復制的標記內容保持不變，如未勾選，復制的標記內容會自動更新（如序列號，數據庫等會更新成下一個數據）。

刪除

刪除菜單用于將所選擇的標記從當前編輯區域中移除。快捷鍵為Del（Delete）。刪除操作可以通過撤銷菜單來恢復。

刪除菜單在快捷工具欄中對應的按鈕為，點擊該按鈕可以實現同樣的功能。浮動菜單欄中也有刪除菜單。

撤銷

撤銷菜單用于取消上一次的操作，快捷鍵為CTRL+Z。

撤銷主要作用于標記的編輯操作，包括但不限于標記位置移動，內容修改，參數修改等等，也包括標記的新增和刪除。撤銷操作可以多次執行直到最初始的編輯狀態。而在保存當前文檔之后，撤銷將無法點擊直到下一次編輯操作之后。

撤銷菜單在快捷工具欄中對應的按鈕為，點擊該按鈕可以實現同樣的功能。如果當前沒有可以撤銷的操作，則顯示為，此時無法點擊。

重做

重做菜單用于取消上一次的撤銷操作，快捷鍵為CTRL+R。

重做主要作用于撤銷操作之后，如果當前用戶最后一個操作是撤銷，重做功能才會起作用，反之則無法使用重做菜單。重做操作可以多次執行直到所有撤銷操作都被取消。而在保存當前文檔，重做將無法點擊直到下一次撤銷操作之后。

重做菜單在快捷工具欄中對應的按鈕為，點擊該按鈕可以實現同樣的功能。如果當前沒有可以重做的操作，則顯示為，此時無法點擊。

群組/分離群組

群組操作將所選標記保留原有屬性，并組合成一個群組標記，方便移動、縮放、選擇、復制等操作。

分離群組操作則將群組標記分離出合并前的多個標記，標記類型保持不變，比如將矩形和圓形進行群組，分離群組后，恢復為矩形和圓形標記。

組合/分離組合

組合菜單用于將當前選擇標記合并成為一個新的標記，并去除各個標記本身的特有屬性。這個組合后的標記可以像其他標記一樣進行位置移動和尺寸修改等屬性修改，以及復制、多重復制、刪除等操作。組合后的標記可以與其他的標記再次進行組合。

分離組合操作將標記分離出多個多邊形，每個多邊形獨立出一個新標記。

如果待分離標記含超過100個多邊形，那么以100個多邊形為單位進行分離，比如待分離標記含有320個多邊形，先分離出4個組合標記（對應含100，100，100，20個多邊形），后可對要修改的標記進行徹底分離。

如果待分離標記含少于100個多邊形，那么將標記中的多邊形全分離出來。
